उत्पाद विवरण:
|
| मूलभूत सामग्री: | एफआर-4 | तांबे की मोटाई: | 1oz~4oz |
|---|---|---|---|
| बोर्ड की मोटाई: | 1.6 मिमी | प्रोडक्ट का नाम: | 4एस 10ए लाइफपो4 बीएमएस |
| प्रयोग: | लिथियम बैटरी पैक, LiFePO4 आदि | आवेदन पत्र: | डिजिटल उपकरण, पावर बैंक, बिजली उपकरण, इलेक्ट्रिक वाहन |
| हाई लाइट: | रिचार्जेबल बीएमएस बैटरी लिथियम,बीएमएस बैटरी लिथियम 3.2 वी,4 एस लिथियम आयरन फॉस्फेट बैटरी बीएमएस |
||

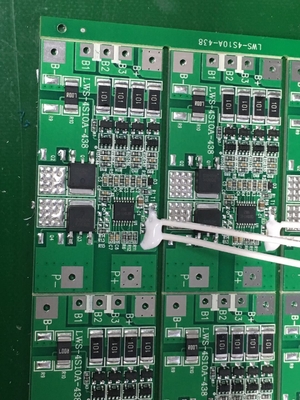

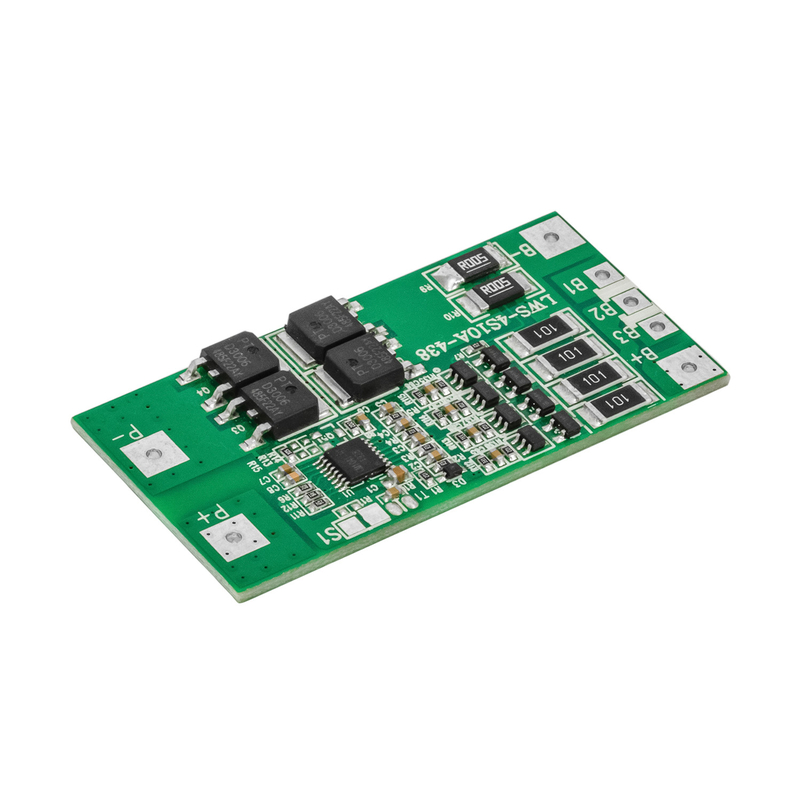

लिथियम बैटरी BMS रिचार्जेबल बैलेंस bms3.2v lifepo4 4s 10a 12.8v बैटरी सुरक्षा सर्किट बोर्ड
अवलोकन
जल्दी से विवरण
मॉडल संख्या: OK4S10ABMS
उद्गम-स्थान: ग्वांगडोंग, चीन
ब्रांड का नाम: OKTANMAX
आधार सामग्री: FR-4
कॉपर मोटाई: 1oz ~ 4oz
बोर्ड मोटाई: 1.6 मिमी
न्यूनतम।छेद का आकार: 0.25 मिमी
न्यूनतम।लाइन की चौड़ाई: 0.1mm/4mi
न्यूनतम।लाइन स्पेसिंग: 0.003"
भूतल फिनिशिंग: एचएएसएल लीड फ्री
उत्पाद का नाम: 4एस 10ए लाइफपो4 बीएमएस
प्रकार: lifepo4 बैटरी बीएमएस
प्रमाणपत्र: ISO9001/ROHS
उपयोग: लिथियम बैटरी पैक, LiFePO4 आदि
आवेदन: डिजिटल उपकरण, पावर बैंक, बिजली उपकरण, इलेक्ट्रिक वाहन
मिलाप मुखौटा: हरा।लाल।नीला।सफेद।काला पीला
परत की संख्या: डबल या बहुपरत
सामग्री: FR4 / एल्यूमीनियम / सिरेमिक CEM1, CEM3 रोजर्स आदि
नमूना: उपलब्ध
प्रसव के समय: छोटे आदेश के लिए भुगतान के 7-15 दिन बाद
आपूर्ति की क्षमता: 30000 Piece/Pieces प्रति माह
पैकेजिंग और डिलिवरी
पैकेजिंग विवरण:
इनर पैकिंग: वैक्यूम पैकिंग/प्लास्टिक बैग।
बाहरी पैकिंग: मानक दफ़्ती पैकिंग या ग्राहक की आवश्यकताओं के अनुसार पैकिंग।
पोर्ट: शेन्ज़ेन

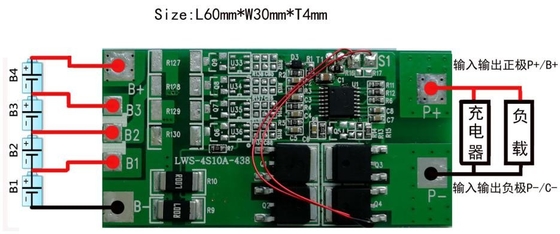

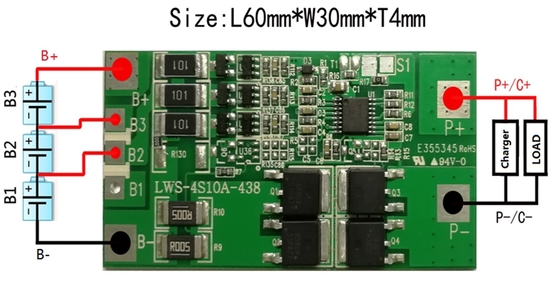

| 12.8V(4S) Lifepo4 बैटरी पैक के लिए PCM विनिर्देश | ||||
| मॉडल: OK4S10ABMS | ||||
| नहीं। | प्रयोग हेतु वस्तू | मापदंड | ||
| 1 | वोल्टेज | चार्जिंग वोल्टेज | डीसी: 14.4 वी सीसी / सीवी | |
| सिंगल सेल के लिए बैलेंस वोल्टेज | 3.6 ± 0.025 वी | |||
| 2 | मौजूदा | सिंगल सेल के लिए बैलेंस करंट | 36 ± 5 एमए | |
| वर्तमान खपत | 50μA | |||
| अधिकतम निरंतर चार्जिंग करंट | 10:00 पूर्वाह्न | |||
| अधिकतम निरंतर निर्वहन वर्तमान | 10:00 पूर्वाह्न | |||
| 3 | ओवर चार्ज प्रोटेक्शन | सिंगल सेल के लिए ओवर चार्ज डिटेक्शन वोल्टेज | 3.65 ± 0.025 वी | |
| ओवर चार्ज डिटेक्शन डिले टाइम | 500mS-1500mS | |||
| सिंगल सेल के लिए ओवर चार्ज रिलीज वोल्टेज | 3.48 ± 0.05 वी | |||
| 4 | ओवर डिस्चार्ज प्रोटेक्शन | सिंगल सेल के लिए ओवर डिस्चार्ज डिटेक्शन वोल्टेज | 2.32 ± 0.08 वी | |
| डिस्चार्ज का पता लगाने में देरी का समय | 500ms-1500ms | |||
| सिंगल सेल के लिए ओवर डिस्चार्ज रिलीज वोल्टेज | 2.58 ± 0.1 वी | |||
| 5 | वर्तमान सुरक्षा से अधिक | वर्तमान पहचान वोल्टेज से अधिक | 0.1 ± 0.025 वी | |
| ओवर करंट डिटेक्शन करंट | 30 ± 10ए | |||
| पता लगाने में देरी का समय | 50ms—200ms | |||
| रिलीज की स्थिति | लोड में कटौती और रिचार्ज | |||
| 6 | लघु सुरक्षा | पता लगाने की स्थिति | बाहरी शॉर्ट सर्किट | |
| पता लगाने में देरी का समय | 200-500us | |||
| रिलीज की स्थिति | लोड में कटौती और रिचार्ज | |||
| 7 | प्रतिरोध | संरक्षण सर्किटरी (MOSFET) | 50mΩ | |
| 8 | तापमान | तापमान रेंज आपरेट करना | -20~+70℃ | |
| स्टोरेज टेंपरेचर रेंज | -40 ~ + 125 ℃ | |||
अपने उत्पादों के बारे में, बस हमें सापेक्ष वोल्टेज / कोशिकाओं / वर्तमान ए या उपकरण आदि बताएं, हम आपके लिए सबसे उपयुक्त उत्पादों की सिफारिश करने में मदद करेंगे।
1. सही लीथम बैटरी पैक बीएमएस कारखाना
2. आपूर्ति OEM / ODM और कस्टम सेवा
3. स्मार्ट बैलेंस फ़ंक्शन के साथ उच्च गुणवत्ता
4. थोक मूल्य
5.पर्यावरण
6. तेजी से वितरण
बैटरी बीएमएस के बारे में
समारोह: बैटरी को ओवर-चार्ज, ओवर-डिचार्ज, ओवर-करंट शॉर्ट-सर्किट तापमान से सुरक्षा और स्वचालित रूप से वोल्टेज बैलेंस फ़ंक्शन का पता लगाने और सुरक्षित रखने के लिए।उच्च अंत इलेक्ट्रॉनिक घटकों (हाई एंड आईसी और एमओएसएफईटी) के साथ निर्माण करें, सरल संरचना डिजाइन इसे अधिक स्थिर गुणवत्ता वाले कामकाजी प्रदर्शन, लचीला अनुप्रयोग (खाली स्थिति पर कुछ कनेक्शन पिन छोड़कर कम श्रृंखला बैटरी के लिए इस्तेमाल किया जा सकता है), पूर्ण सेट सुरक्षा उपायों के कारण यह बाहरी अप्रत्याशित दुर्घटनाओं से बिना किसी प्रभाव के अच्छी तरह से काम करता है।

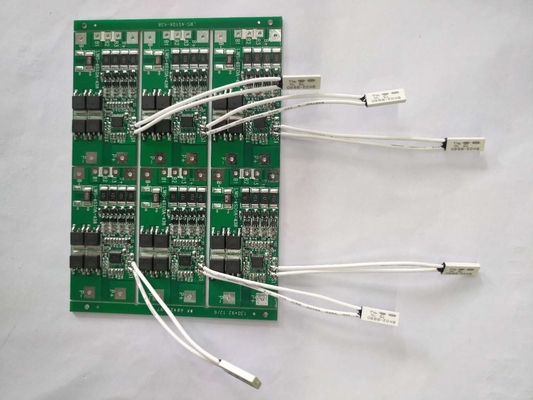

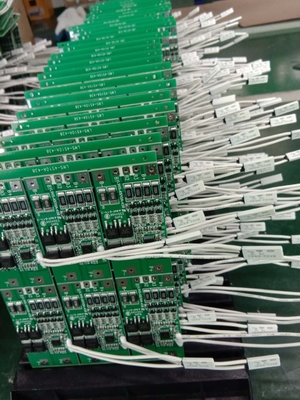

उत्पादन कार्यशाला
*पूर्ण उत्पाद अनुबंध पीसीबी असेंबली और विनिर्माण सेवाएं
* सर्किट बोर्ड 2 से 30 परतें पीसीबी लेआउट, निर्माण, पीसीबी असेंबली और बॉक्स बिल्ड
*सक्रिय और निष्क्रिय घटक स्रोत सीधे मूल निर्माता से है
* संलग्नक कैबिनेट केस प्लास्टिक इंजेक्शन मोल्डिंग, मानसिक मुद्रांकन, निर्माण और असेंबली
*उच्च परिशुद्धता 0201 आकार के घटक श्रीमती प्रौद्योगिकी और सीसा रहित
*आईसी पूर्व कार्यक्रम
*उच्च-सटीक ई-परीक्षण
सामान्य प्रश्न
प्रश्न: मैं कैसे तय करूं कि मेरी बैटरी कौन सी सामग्री है?
ए: कृपया बैटरी बॉडी पर एक नज़र डालें। अगर आपकी बैटरी का सामान्य वोल्टेज 3.2V के रूप में दिखाता है, तो बैटरी होगी
LiFePo4. यदि आपकी बैटरी का सामान्य वोल्टेज 3.6V या 3.7V के रूप में दिखाई देता है, तो बैटरी ली-आयन या ली-पॉलीमर बैटरी होगी।आप बैटरी निर्माता से बैटरी की सामग्री के बारे में भी पूछ सकते हैं।
प्रश्न: क्या मैं अपनी बैटरी के लिए इस सुरक्षा सर्किट बोर्ड का उपयोग कर सकता हूं?
ए: इस सुरक्षा सर्किट बोर्ड का उपयोग कर सकते हैं या नहीं?2 प्रश्न हैं:श्रृंखला में आपकी बैटरी कितनी सेल है
सामान बाँधना?आपको जिस सुरक्षा सर्किट बोर्ड को खरीदने की आवश्यकता है, वह श्रृंखला में आपके बैटरी पैक के समान होना चाहिए। आपकी बैटरी कौन सी सामग्री है?केवल LiFePo4 बैटरी में अन्य बैटरी से भिन्न विद्युत पैरामीटर होते हैं, इसलिए यदि आपको LiFePo4 बैटरी के लिए सुरक्षा सर्किट बोर्ड खरीदने की आवश्यकता है, तो कृपया हमें पहले बताएं।
प्रश्न: क्या हमें सेल बैलेंस की आवश्यकता है या नहीं?
ए: संतुलन का कार्य: चूंकि बैटरी समानांतर और श्रृंखला में कई पीसी कोशिकाओं से बनी होती है, इसलिए कोशिकाओं को नहीं किया जा सकता है
जैसे दुनिया में कोई भी दो लोग एक जैसे नहीं होते हैं, इसलिए समान प्रदर्शन वाले समूह में ही नहीं रखा जा सकता
संगत, जो प्रत्येक सेल वोल्टेज की ओर ले जाएगा, चार्जिंग के पूरा होने के बाद भी संगत नहीं है यदि
बिना संतुलन मज़ा
प्रश्न: क्या आपके पास न्यूनतम आदेश आवश्यकता (एमओक्यू) है?
ए: नहीं, हमारे पास MOQ नहीं है, विभिन्न ग्राहकों की अलग-अलग आवश्यकता है, हम विभिन्न क्षमता प्रदान कर सकते हैं और आकार आपकी आवश्यकताओं के अनुसार है, इसके अलावा ओडीएम / OEM का स्वागत है।
